230V récepteur interrupteur sans fil, 2 voies 10A relais 5km (Modèle: 0020103)

Contenu
1 × Récepteur: S2PUW-AC-ANT3
1 × Manuel d'utilisateur

Application
Pour longue distance commande des équipements CC et CA, tels que éclairage LED, lumière extérieur, lampe de jardin, pompe, moteur, ventilateurs, électrovanne, serrure électrique, etc.

Caractéristiques

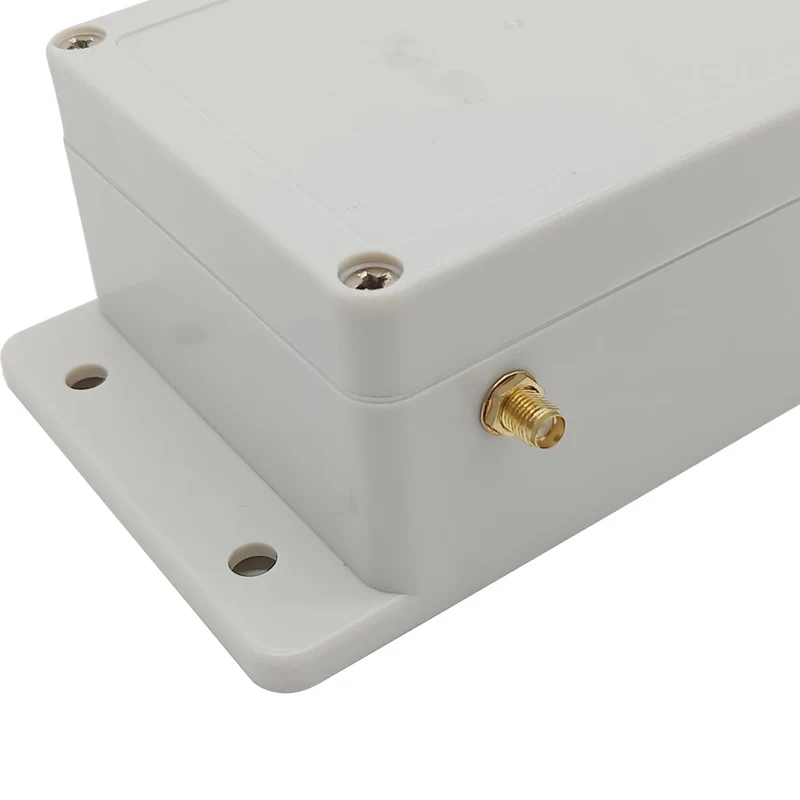

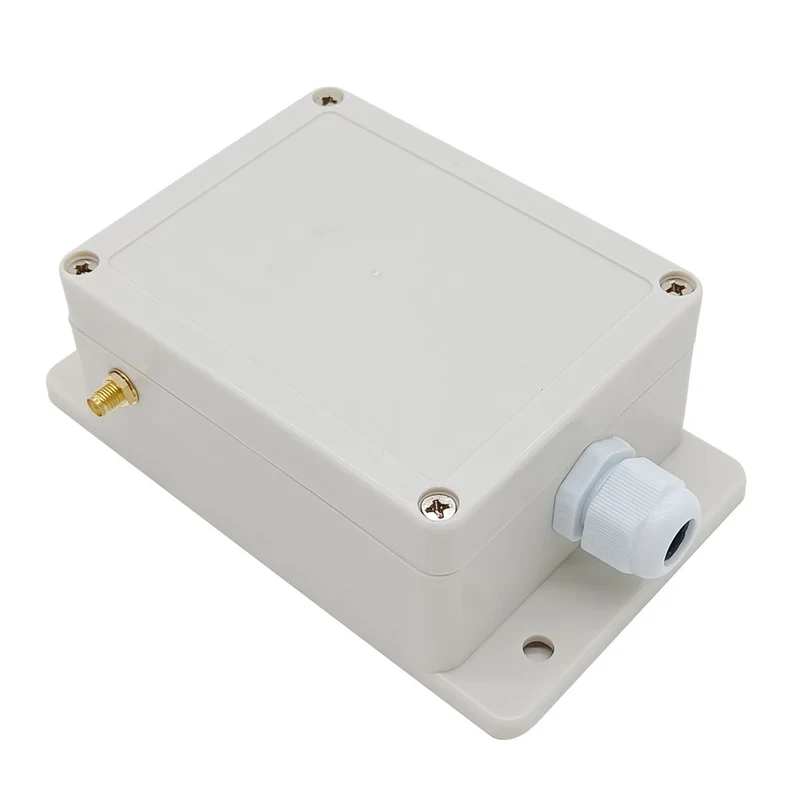

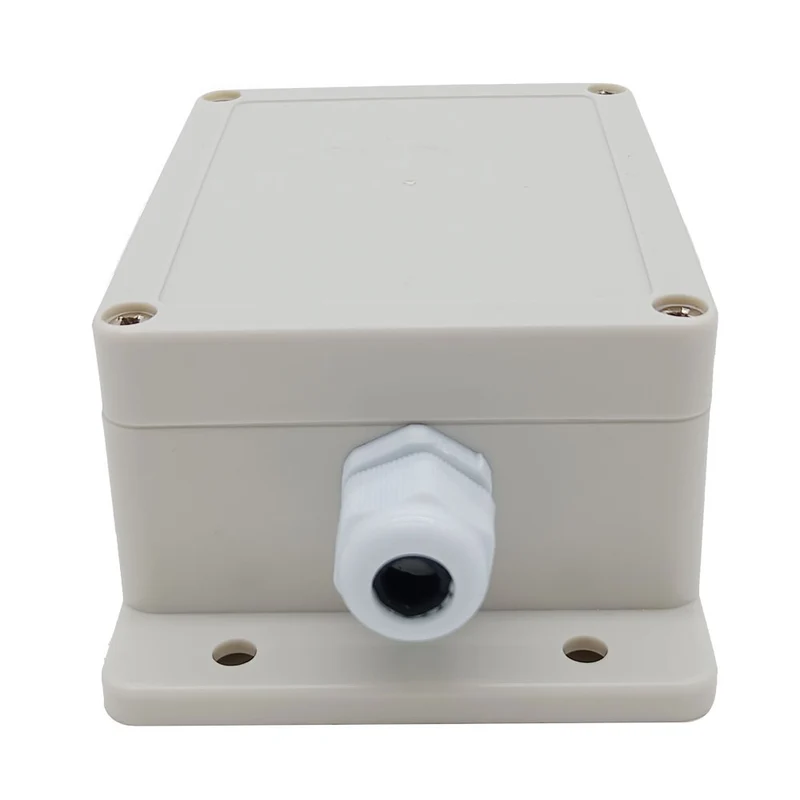

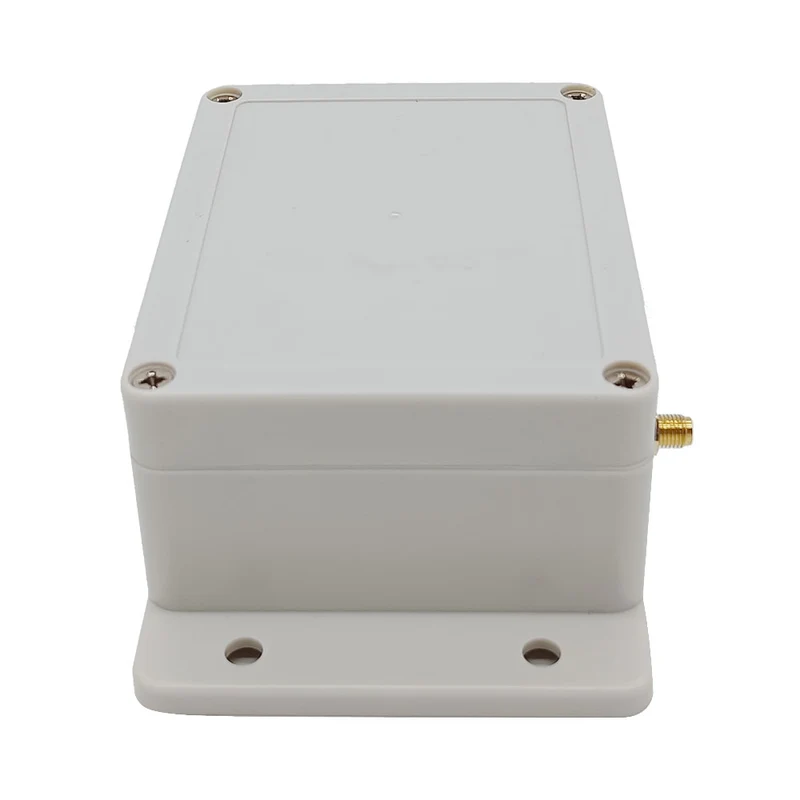

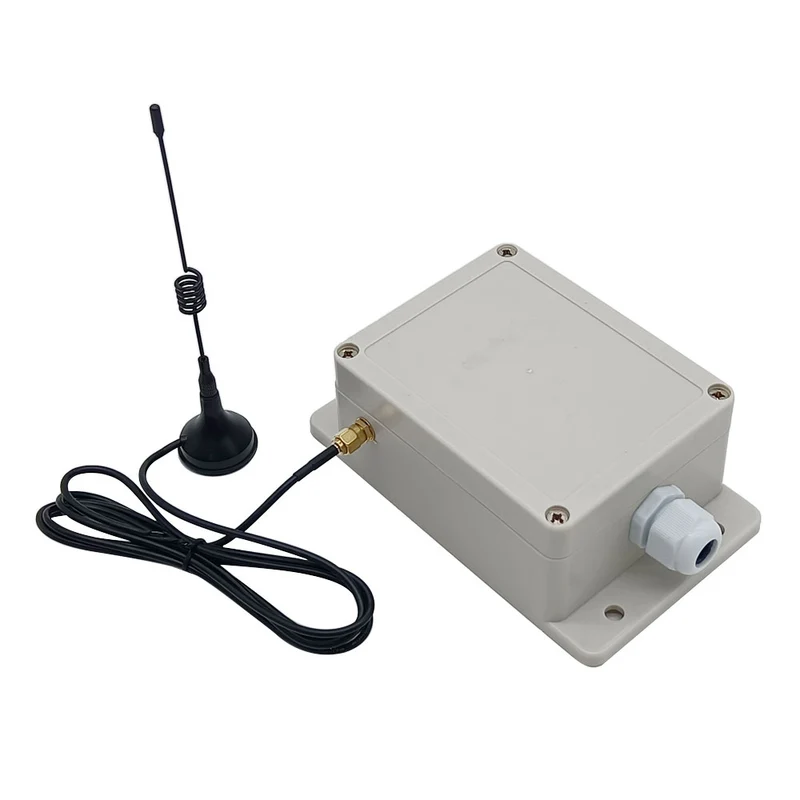

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Sortie contact sec: Ce récepteur est le sortie relais sec. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.

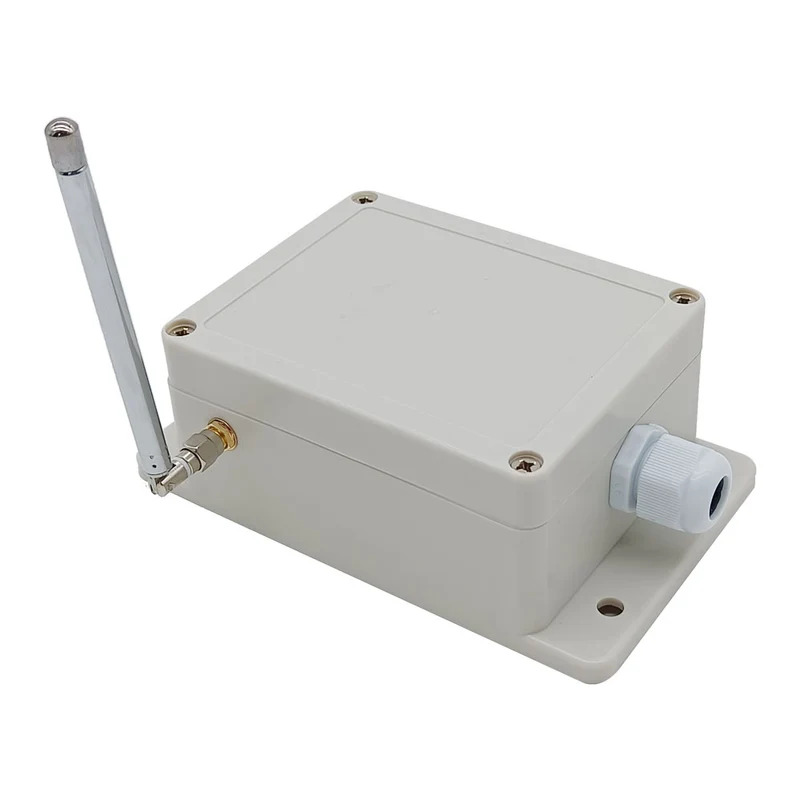

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.

Fonction de rétroaction
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel, de sorte que l'utilisateur peut connaître l'état de fonctionnement du récepteur par l'émetteur.
Mode de travail bidirectionnel: Lorsque le récepteur est déclenché avec succès par le signal de l'émetteur, il transmet immédiatement un signal de rétroaction à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un bourdonnement pour vous informer que le récepteur a été déclenché avec succès.

Récepteur
Modèle: S2PUW-AC-ANT3
Tension de fonctionnement: Compatible avec CA 100V~240V
Type de sortie: Sortie contact sec
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A chaque canal
Canal: 2 Voies
3 Modes de commande: Autoblocage, Momentané, Interblocage
Fréquence de travail: 433MHz
Température de fonctionnement: -20°C ~ +70°C

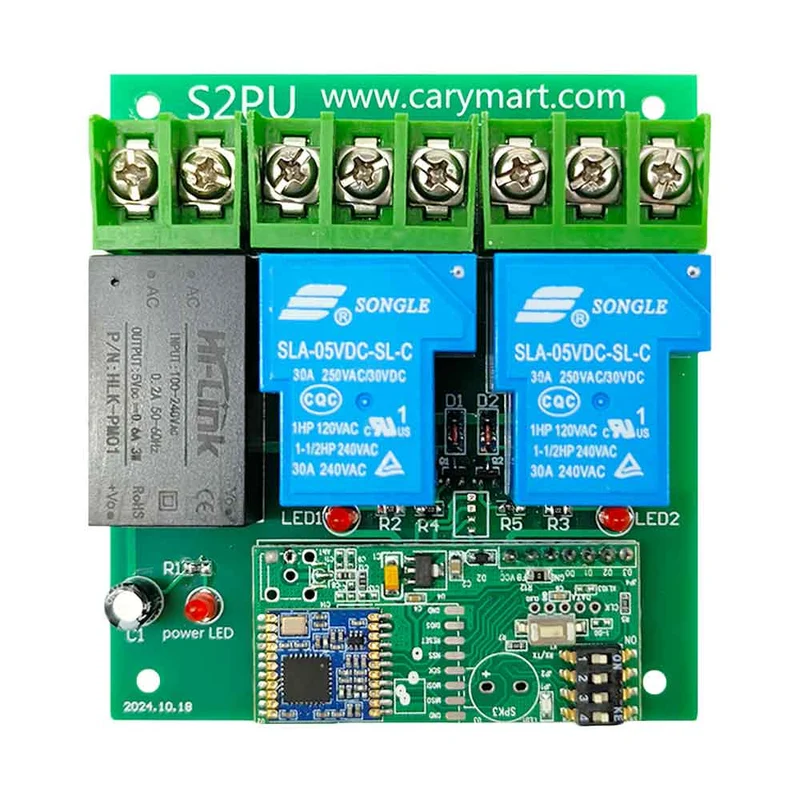

Dimension de PCB: 88 x 80 x 18 mm

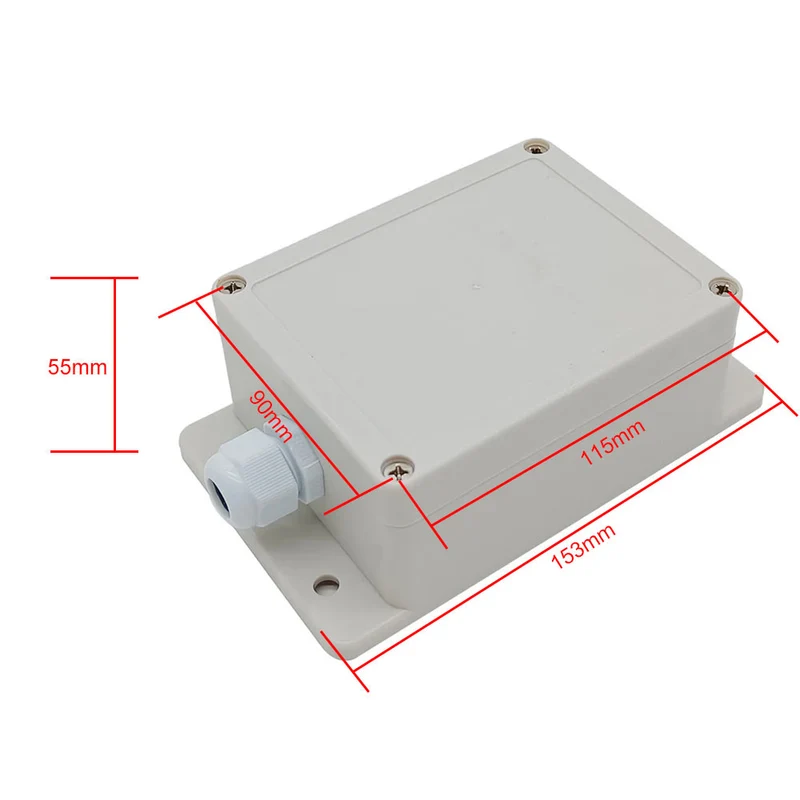

Dimension de Case: 153 x 90 x 55 mm

Émetteurs adaptés
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres, modèle 0021061 CC-2 et 0021064 CCW-2 (Étanche).

Super longue distance de travail
Ce kit a une distance de travail maximale Jusqu’à 5000m en espace ouvert.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.

Utilisation
Récepteur avec sortie contact sec pour longue distance commande équipements CC et CA.

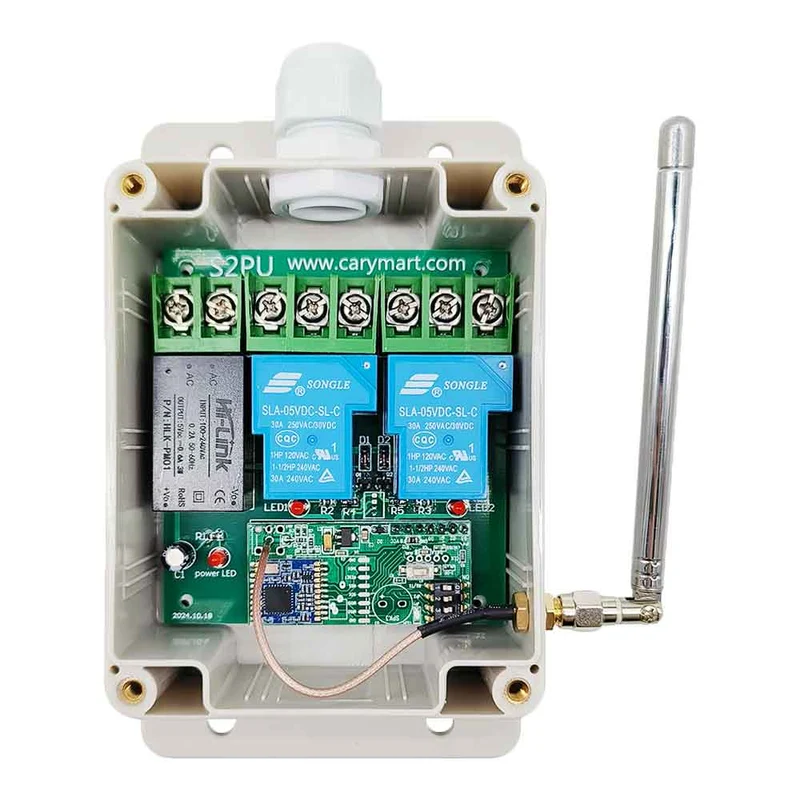

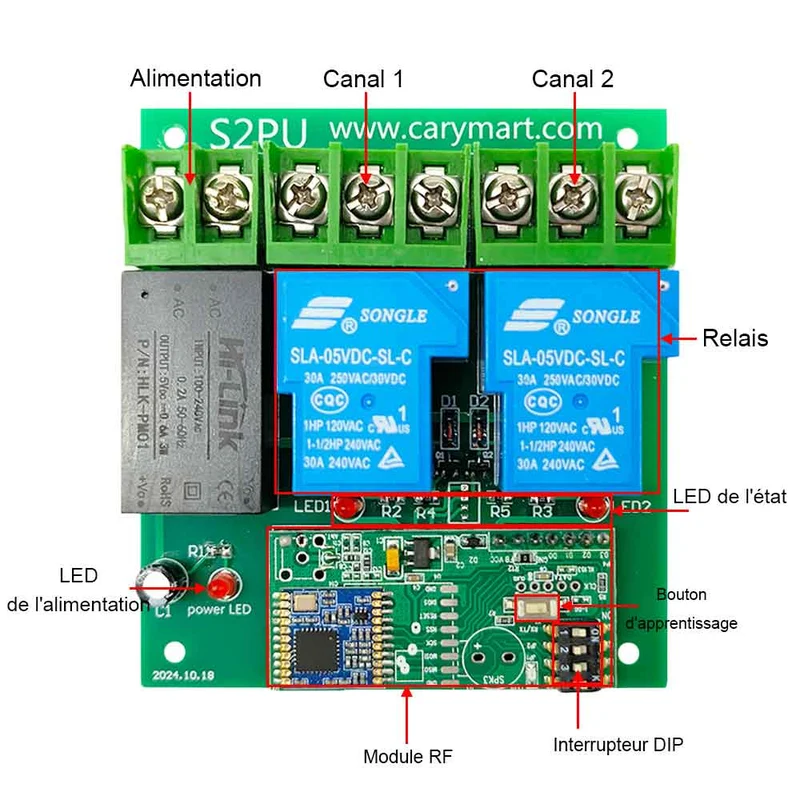

Chaque canal du récepteur est équipé de trois bornes sortie (normalement ouvert (NO), normalement fermé (NC), commune (COM)).
Etat initial des sortie contact sec: Les bornes « NO » et « COM » sont Normalement Ouverts; Les bornes « NC » et « COM » sont Normalement Fermés.

Comment régler la fonction de rétroaction
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la fonction de rétroaction ; ou fermez le quatrième bit pour désactiver la fonction de rétroaction.
Attention: Le premier bit de l'Interrupteur DIP du récepteur doit être réglé sur la position ON.

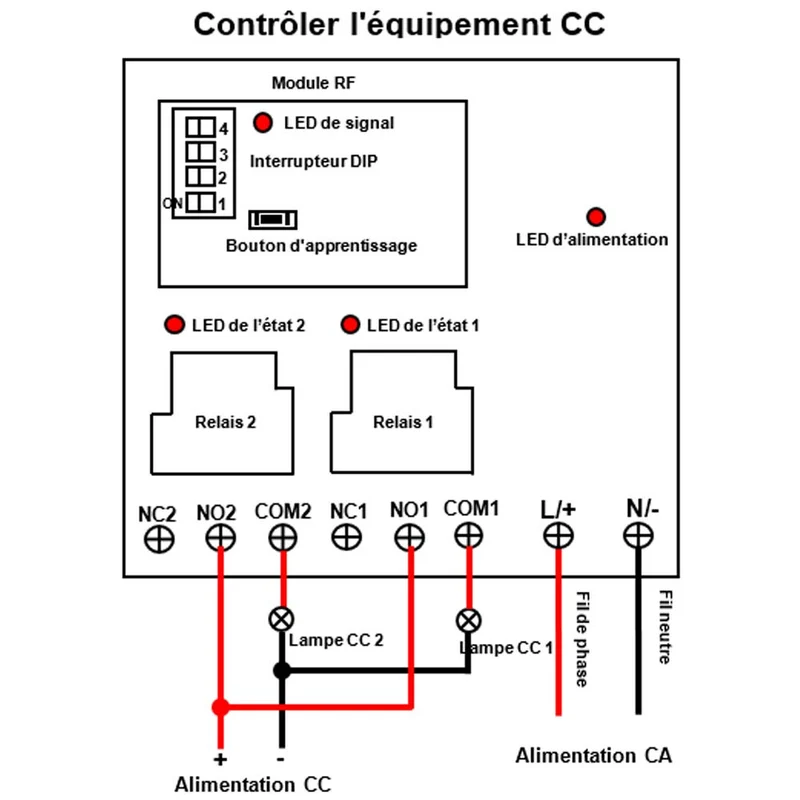

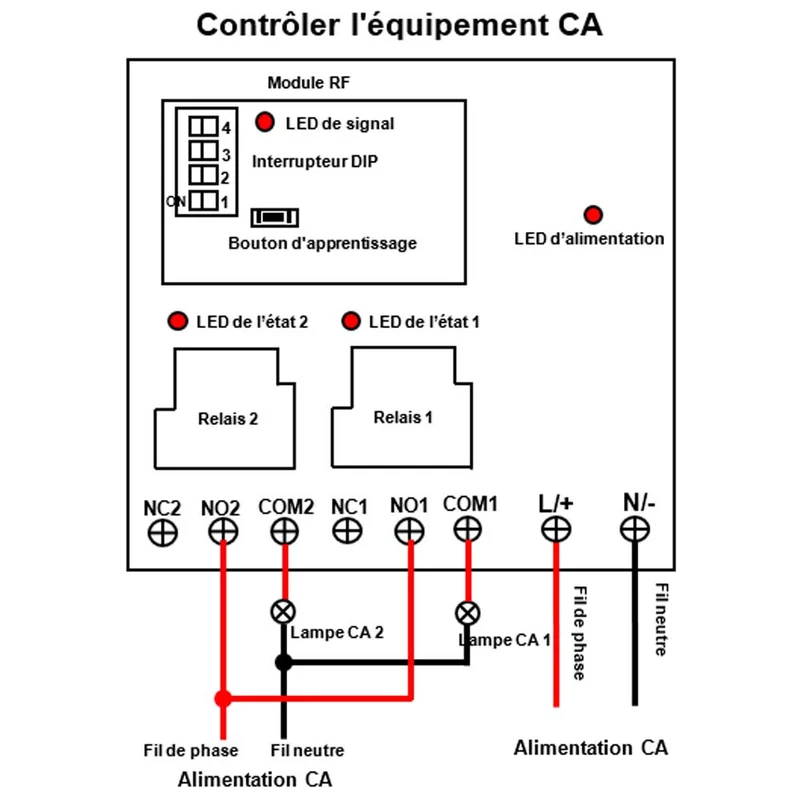

Câblage pour récepteur interrupteur sans fil, cliquez ici pour plus de détails.

Réglage et fonctionnement des 3 modes de commande pour récepteur interrupteur sans fil, cliquez ici pour plus de détails.

Correspondre et supprimer pour récepteur interrupteur sans fil et émetteur télécommande, cliquez ici pour plus de détails.
